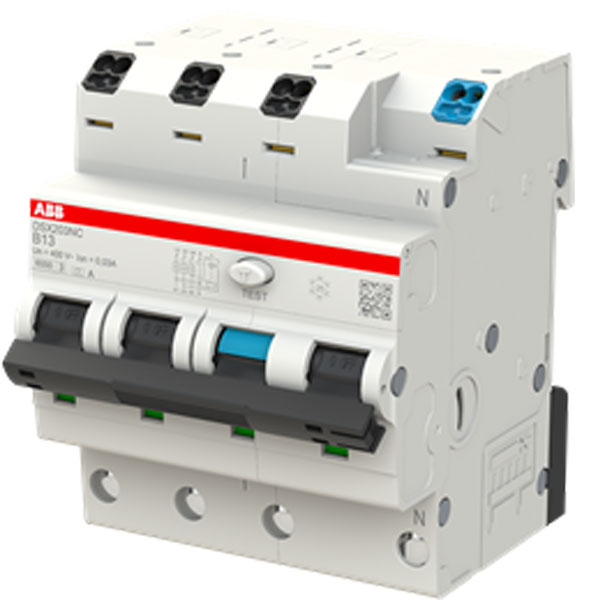

ABB FlexLine® FI/LS-Schalter DSX203NCA, 6kA, 3P+N, Typ A, B13A, 30mA, 4polig

ABB FlexLine® FI/LS-Schalter DSX203NCA, 6kA, 3P+N, Typ A, B13A, 30mA, 4polig

Artikel-Nr.: 2CSR256192R1135
Der Artikel ist zurzeit nicht bei uns auf Lager. Er befindet sich im Zulauf oder muss beim Hersteller bestellt werden. Lieferzeit 4-10 Werktage. Nicht am Lager (Lieferzeit 4-10 Werktage)

ABB FlexLine® FI/LS-Schalter DSX203NCA-B13/0,03

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530.
Die FI/LS-Schalter der Baureihe DSX203NCA Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.
Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde.
Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21).
Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung.
An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden.
Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden.
Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden.
Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene.

  • Normen: IEC 61009-1, IEC 61009-2-1, EN 61009-1, EN 61009-2-1
  • Anzahl Pole: 4
  • Anzahl geschützter Pole: 3
  • Auslösecharakteristik: B
  • Bemessungsfehlerstrom: 30 mA
  • Bemessungsfrequenz: 50 Hz
  • Bemessungsspannung: 400 V AC
  • Bemessungsstrom: 13 A
  • Zeitverzögerung FI: unverzögert
  • Breite in Teilungseinheiten: 4
  • Fehlerstromart: TypeA
  • Position des N-Leiters: Rechts
  • Schutzart: IP2X, IP40
  • Fehleranzeige: blaue Markierung unter dem Schalthebel
  • Anschlussmöglichkeit: Schraubklemme / starr 1 … 10 mm², Schraubklemme / mit isolierter Aderendhülse 1 … 6 mm², Schraubklemme / ohne isolierter Aderendhülse 1 … 6 mm², Push-in / feindrähtig mit isolierter Aderendhülse 2 x 1 … 2,5 mm², Push-in / feindrähtig ohne isolierte Aderendhülse 2 x 1 … 2,5 mm², Push-in / starr 2 x 1 … 4 mm², Schraubklemme / feindrähtig 1 … 10 mm²
